Erweiterungsmodule für die Serie KC 85/2-4

Übersicht über mir bekannte Module für das System KC 85/2-4

Modul	Bezeichnung	Beschreibung	Strukturbyte
M001	DIGITAL IN/OUT	Universale Ein- Ausgabe über PIO U 855 und Zählereinheit über CTC 857	EFH
M003	V24	Serielle asynchrone Schnittstelle 2 Kanäle	EEH
M005	USER	Leer Modul für Eigenaufbau Anwendungen	---
006	Basic	Basic Interpreter für den KC 85/2 ROM Modul	FCH
M007	Adapter	Adapter dient zur Verlängerung des Modulbus 1 : 1 an die Vorderseite	---
M008	JOY - MODUL	Ermöglicht den Anschluß eines Joysticks an das KC System	---
M010	ADU 1	Analog - Digital Umsetzer für bis zu 4 Meßstellen	E7H
M011	64 KBYTE RAM	Erweiterung den Arbeitsspeicher um 64 KByte in 4 Böcken mit je 16 KByte RAM	F6H
M012	TEXOR	Textverarbeitung Texor	FBH
M022	16 KByte RAM	Erweiterung den Arbeitsspeicher um 16 KByte	F4H
M025	USER PROM 8 Kbyte	Erweitert den Speicher um 8 KByte mit 4 EPROMs "müssen extern selbst gebrannt werden"	F7H
M026	FORTH	Erweitert das KC System un die Programmiersprache FORTH	FBH
M027	DEVELOPMENT	Erweitert das KC System mit einem 2-Pass Assembler/ Disassembler, Testmonitor	F7H
M029	DAU	Digital-Analog Umsetzer für 2 Ausgabe Kanäle	E3H
M036	128 KByte RAM	Hauptanwendung eine RAM Disk für die D004 Floppy oder RAM in 8 Segmenten je 16KByte	78H

M001 DIGITAL IN - OUT MODUL

M003 V24 MODUL

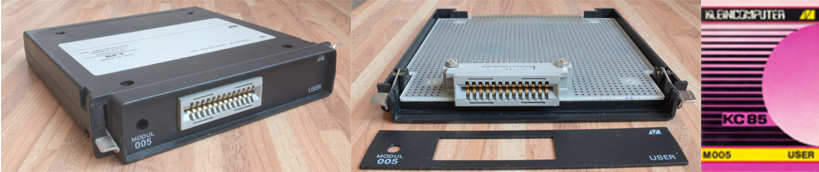

M005 USER

M006 BASIC

M007 Adapter

M008 JOY - Modul

M010 ADU 1 - MODUL Analog Digital Umsetzer

M011 Erweiterung 64KByte RAM

M012 Texor Modul

M022 RAM Erweiterung 16KByte

Das Modul M022 dient der Erweiterung des KC System um weitere 16 KByte RAM.
Es kann über das Modulsteuerbyte in den Betriebszustand
>  Inaktiv = Das Modul ist von der CPU getrennt
>  Aktiv = das Modul kann gelesen und beschrieben werden
>  Schreibgeschützt = Modul kann nur gelesen werden.
Die Anfangsadresse kann auf
0000H mit Switch mm 0 x
4000H mit Switch mm 4 x
8000H mit Switch mm 8 x
C000H mit Switch mm C x
gelegt werden.
Wobei mm die Steckplatzadresse und
X Der Betriebszustand ist.

M025 USER PROM 8K

M026 FORTH

M027 DEVELOPMENT

Das Modul M027 "DEVELOPMENT" ist in einem 8 KByte EPROM Speicher untergebracht.
Es enhält 4 Programme
- einem 2 Pass Assembler mit Editor
- einen Disassembler
- einen Testmonitor
- 2 Drucktreiberroutinen
Auch bei diesem Modul muß bei einem Einsatz im KC 85/3-4 System der Basic Interpreter mit
SWITCH 2 0 abgeschalten werden.

Auch das DEVELOPMENT ist als Kassettenversion erhältlich.

M029 DAU 1

Digital - Analog - Umsetzer

M036 128 KByte SEGMENTED RAM

Mit dem Modul M036 steht dem KC System eine Speichererweiterung um 128 KByte RAM.
Hauptanwendungsgebiet stellt eine RAM DISK für das Floppy System dar.
Die Modulsteuerung erfolg wie bei allenModulen mit dem

CAOS Befehl "SWITCH".
